第三章　数字减影血管造影

　　骨管造影，因血管与骨骼及软组织影重迭，血管显影不清。过去采用光学减影技术可消除骨骼和软组织影，使血管显影清晰。DSA则是利用计算机处理数字化的影像信息，以消除骨骼和软组织影的减影技术，是新一代血管造影的成像技术。Nudelman于1977年获得第一张DSA的图像。目前，在血管造影中这种技术应用已很普遍。

第一节　DSA的成像基本原理与设备

　　DSA是数字X线成像（digital radiography，DR）的一个组成部分。DR是先使人体某部在影像增强器（IITV）影屏上成像，用高分辨力摄象管对IITV上的图像行序列扫描，把所有得连续视频信号转为间断各自独立的信息，有如把IITV上的图像分成一定数量的水方块，即象素。复经模拟/数字转换器转成数字，并按序排成字矩阵。这样，图像就被象素化和数字化了（图1-3-1）。

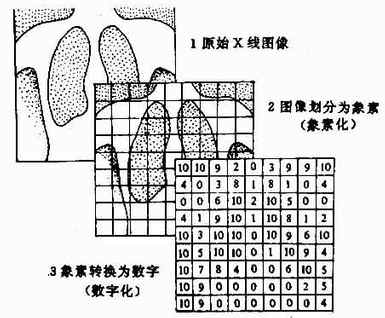

图1-3-1 象素转换为数字（数字化）

　　数字矩阵可为256×256、512×512、或1024×1024。象素越小、越多，则图像越清晰。如将数字矩阵的数字经数字/模拟转换器转换成模拟图像，并于影屏上显示，则这个图像就是经过数字化处理的图像。

　　DR设备包括IITV、高分辨力摄像管、计算机、磁盘、阴极线管和操作台等部分。

　　数字减影血管造影的方法有几种，目前常用的是时间减影法（temporal subtraction method），介绍于下。

　　经导管内快速注入有机碘水造影剂。在造影剂到达欲查血管之前，血管内造影剂浓度处于高峰和造影剂被廓清这段时间内，使检查部位连续成像，比如每秒成像一帧，共得图像10帧。在这系列图像中，取一帧血管内不含造影剂的图像和含造影剂最多的图像，用这同一部位的两帧图像的数字矩阵，经计算机行数字减影处理，使两个数字矩阵中代表骨骼及软组织的数字被抵销，而代表血管的数字不被抵销。这样，这个经计算机减影处理的数字矩阵经数字/模拟转换器转换为图像，则没有骨骼和软组织影像，只有血管影像，达到减影目的。这两帧图像称为减影对，因系在不同时间所得，故称为时间减影法。时间减影法的各帧图像是在造影过程中所得，易因运动而不尽一致造成减影对的不能精确重合，即配准不良，致使血管影像模糊。
