第二节　溶胶的基本概念

一、胶体金

即金的水溶液，它也具有一般溶胶的特性。分散体系的分类：体系就是一定空间范围内作为我们研究对象的物质，某一种或几种物质分散到另一种物质中所组成的体系叫做分散体系。被分散相质点的大小而改变，因此，按分散相质点的大小不同，可将分散体系分为三类。

（一）离子分散体系

指分数散相以小分子或离子状态分散着。这种溶液具有高度稳定性，无论放置多久，分散相颗粒都不会因重力而下沉，不会从溶液中分离出来。

（二）胶体分散体系

是指分散相颗粒在1～100nm之间的分散体系叫做胶体分散系。胶体溶液外观透明不浑浊，在普通显微镜下看不见它的分散相粒子，不易受重力影响与分散介质分离沉降，但其中的溶胶粒子有聚结变大的倾向，即具有聚结不稳定性。

（三）粗分散体系

分散相颗粒是由许多分子组成，因粒子较大，用肉眼或显微镜即可看见，不稳定，极易因重力而自动沉降，外观浑浊不透明。

二、胶体金的一般性状

（一）胶体金的颜色

溶胶的颜色决定于分散相物质的颜色、分散相物质的散度和入射光线和种类，是散射光还是透射光，粒子越小，分散度越高，则散射光的波长越短，对同一种物质的水溶胶来说，粒子大小不同，颜色亦不同，胶体金颗粒在5～20nm之间，吸收波长520nm，呈葡萄酒红色，20～40·nm之间吸收波长530nm，液体为深红色，60nm的金溶液主要吸收波长600nm，金溶液呈兰紫色，若离心去掉较大的金颗粒，溶胶呈红色。

（二）胶体金的稳定性

溶胶的稳定性介于小分子离子溶液和粗分散系之间，溶胶的颗粒作布朗运动，不易受重力影响下沉。然而溶胶又是不稳定体系，它的胶粒溶剂化作用很弱，总表面积较大，当胶粒相互碰撞时，有自动合并为较大、较重的颗粒倾向。胶体颗粒变大以致超出胶体范围而从介质中沉淀出来的现象叫聚沉。影响溶胶稳定性的主要原因有三点：①胶粒间的相互吸引力。当胶粒相距很近时，这种吸引力可能导致胶粒合并变大。②胶粒及其溶剂化层（溶剂是水就是水化层）的带电情况。一种溶胶的各个胶粒都带有相同的电荷。同性电荷相斥，双电层愈厚，胶粒带电量愈大，排斥力愈大，愈能阻止胶粒合并聚结，溶胶愈稳定。③胶体界面的溶剂膜，当二固体间夹有一厚层液体时，这层液体膜有一个反抗二固体接近的排斥力。两个胶粒要进一步接近，只有克服它们之间的溶剂化膜的斥力才有可能，因此溶剂膜的斥力是使溶胶稳定的原因之一。

（三）溶胶的聚沉现象

胶粒之间存在吸引力与排斥力这对矛盾，在溶胶颗粒带电及溶剂化的情况下，排斥力成为矛盾的主要方面，溶胶稳定而不聚沉。因为某种原因使溶胶颗粒带电量减到很小甚至中和；其所带电荷并能去溶剂化膜，胶粒之间可在更近的距离互相接近，引力成为主要矛盾，引力超过斥力时胶粒便聚结发生聚沉。引起溶胶聚沉的原因有：

1．少量电介质对溶胶的聚沉作用　少量电介质即可使溶胶聚沉，但各种电介质的聚沉能力可用聚沉值来表示，聚沉值愈小，聚沉能力愈大，聚沉值从实验中得出如下的离子价规则：①电介质负离子对带正电的溶胶起主要聚沉作用，正离子对带负电的溶胶起主要聚沉作用。②同价离子聚沉能力几乎相等，不同价离子的聚沉能力随离子价的增加而显著增加。电介质为什么能使溶胶聚沉呢？这是由于电介质与胶粒带相反电荷的离子的作用，中和了胶粒所带的一部分电荷，使胶粒电荷量减少，扩散层缩小，溶剂化层变薄，而当双电层厚度缩至很小的溶剂化层变得很薄时，两个胶粒间便可以更加接近即不产生斥力，两个胶粒间因引力加大而合并的趋势增强，甚至引力占绝对优势以致使胶粒聚结而发生聚沉。胶粒的双电层结构见图5-1。

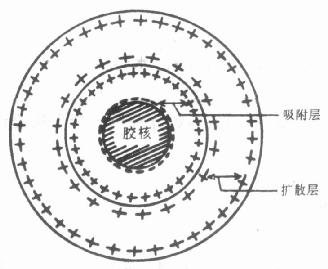

图5-1胶粒的双电层结构示意图

2．温度对溶胶稳定性的影响　 一般影响不大，当温度升高时，吸附能力减弱，溶剂化程度降低，溶剂化层变薄，胶粒聚结，不稳定性增加。

3．浓度对溶胶的稳定性的影响浓度增大时，粒子间距离缩小，引力增加，容易聚结而发生聚沉，所以制备比较稳定的溶胶，要有一定的合适浓度。
